Сообщение Pavel » 26 мар 2013, 15:57

Парковочный радарMultitronics PU-4TC включает в себя 4 ультразвуковых датчика (черного или серого цвета) и системный блок, работающие совместно с маршрутными компьютерами:
C 750
VC731
RC-700
CL-550
CL-570 / C-570
VG1031UPL / VG1031GPL (аппаратная реализация е33, e34)
TC 50UPL / TC 50GPL (аппаратная реализация е33, e34)
RI-500 / RIF-500 (аппаратная реализация е33, e33d)
RI-500V
SE-50V / SL-50V

В комплект входит:
• 4 парковочных датчиков;
• центральный блок управления;
• комплект проводов для установки;
• фреза.
Сам парктроник очень качественно собран, что не может не радовать.
Установить парктроник можно и самостоятельно, тщательно следуя инструкции, которая также входит в комплект. Но в любом случае рекомендуем обращаться к опытным, квалифицированным установщикам.
Рассмотрим более подробно нюансы установки парктроника.
Чтобы не снимать задний бампер автомобиль можно поставить на яму. В соответствии с инструкцией, датчики необходимо устанавливать на высоте 50-70см от земли. Слишком низкая установка вызовет ложные срабатывания, и как следствие снижения уровня срабатывания, слишком высокое расположение не позволит обнаружить низкие препятствия.
Далее необходимо разметить бампер для установки датчиков. Для этого берем малярный скотч и клеим его по всей длине бампера на уровне 50-70 см от земли. После этого делаем отметки где будут устанавливаться датчики, расстояние между датчиками должно быть 30-40 см.
Далее снимаем скотч и с помощью фрезы просверливаем отверстия в бампере. Обращаем внимание, что не стоит переживать по поводу возможных трещин на бампере, после просверливания отверстий получается идеально ровный круг, безо всяких дефектов.
Установка парктроника Multitronics PU-4TC

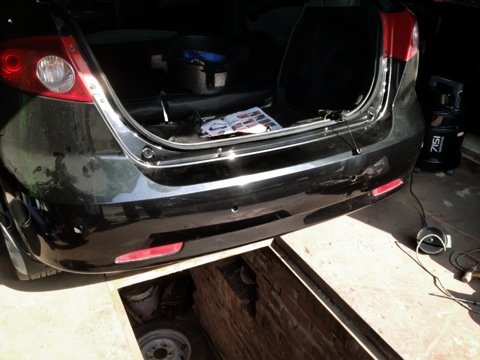

бампер после сверления
Установка парктроника Multitronics PU-4TC

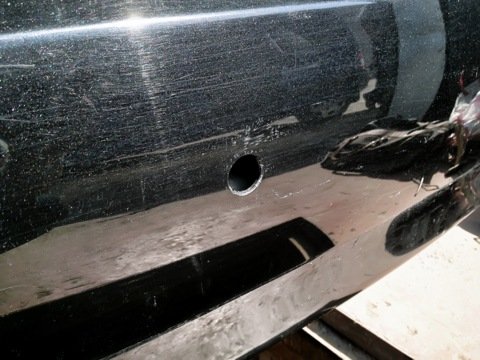

изготовленное отверстие

Каждый датчик парктроника имеет свой верх и низ. Это указано на самом датчика стрелочкой «UP», а также на каждом проводе датчика приклеена бумажка (левый, центральный левый, центральный правый и правый).
Вставить датчики, провести провода и закрепить их к кузову авто не составляет труда.
Далее необходимо разобрать обшивку багажника, которая держится на клипсах и нескольких шурупах. Провода рекомендуется проводить через отверстия, которые закрыты резиновыми заглушками и находятся с левой и с правой стороны багажника. Прорезав отверстие в резинке, нужно провести провода в багажник.
Установка парктроника Multitronics PU-4TC

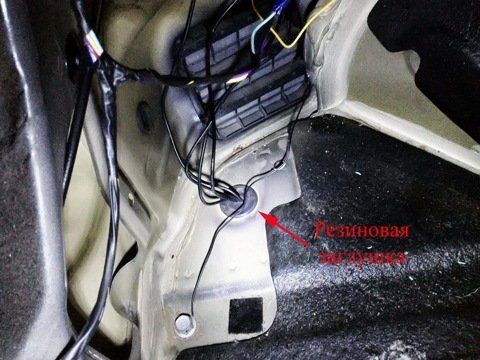

резиновая заглушка
Центральный блок парктроника можно установлить в левую часть багажника на двусторонний скотч. На обратной стороне блока есть четкая схема подключения датчиков к нему.
Установка парктроника Multitronics PU-4TC

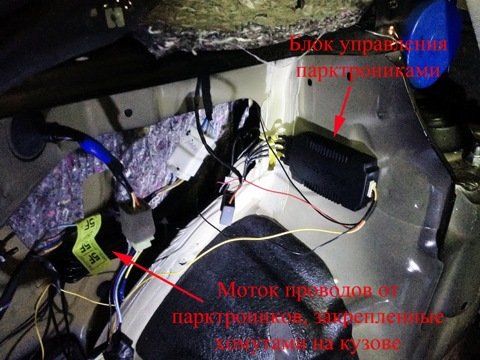

блок управления парктрониками
Из блока управления парктрониками выходит 4 провода: черный, желтый, красный и черный с штекером.
Черный необходимо кинуть на кузов авто.
Установка парктроника Multitronics PU-4TC

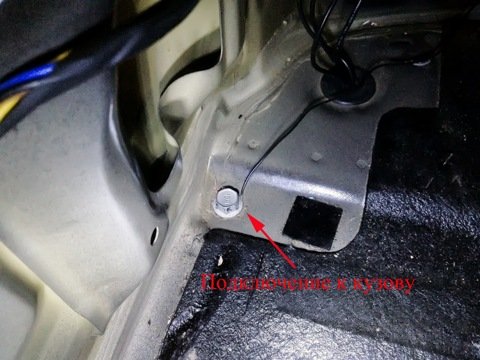

провод Земля
Красный на фонарь заднего хода.

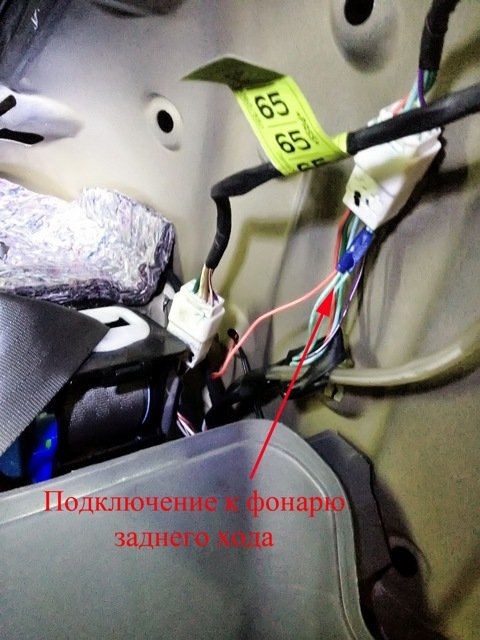

Установка парктроника Multitronics PU-4TC
провод к фонарю заднего хода
Желтый к фонарю стоп-сигнала.

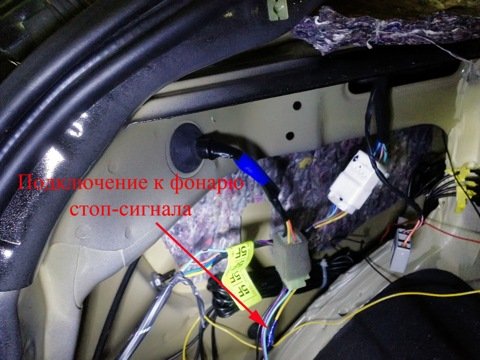

Установка парктроника Multitronics PU-4TC
провод к фонарю стоп-сигнала.
А черней провод со штекером необходимо провести по порогам салона к бортовому компьютеру.
Установка парктроника Multitronics PU-4TC

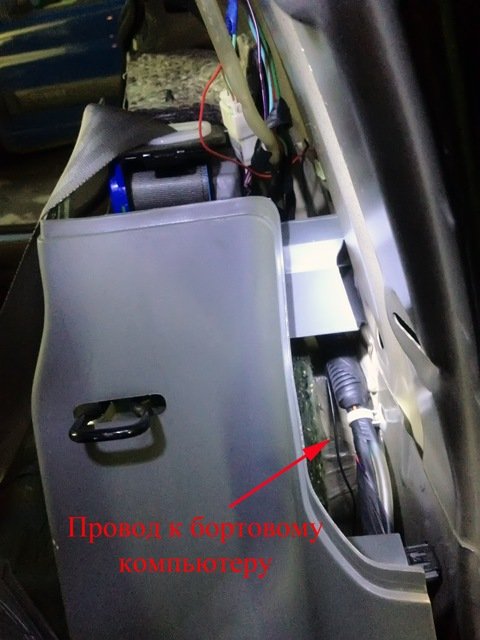

провод к бортовому компьютеру.
Место подключения провода к бортовому компьютеру отличается в зависимости от модели БК и детально описано в инструкции.
В настройках БК необходимо указать тип парктроника — «2» и выбрать необходимый тип оповещения. Есть такие варианты: оповещение голосом; оповещение звуковыми сигналами; оповещение звуковым сигналом при критическом расстоянии.
Парктроники Multitronics на данный момент одни из самых точных. Шкала измерения меняется по 10см, а критичное расстояние имеет значение в 30см. Датчики включаются при включении задней передачи, а также включаются 2 центральных датчика при удержании педали тормоза, что несомненно удобно для контроля отката авто при трогании с места на горке.

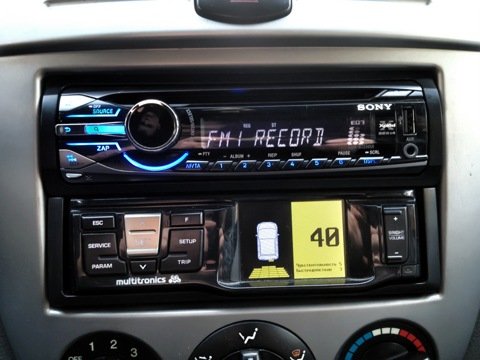

Установка парктроника Multitronics PU-4TC
показания БК
Установка парктроника Multitronics PU-4TC

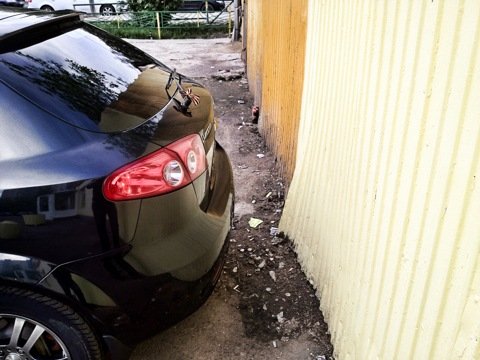

обстановка сзади
Установка парктроника Multitronics PU-4TC

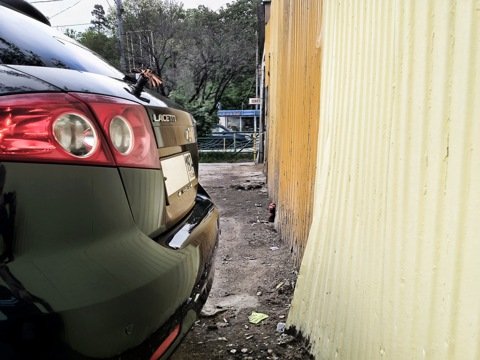

обстановка сзади
Купить парктроник Multitronics PU-4TC можно на 130.com.ua.
